WNS燃油燃气系列
admin2015-01-192420

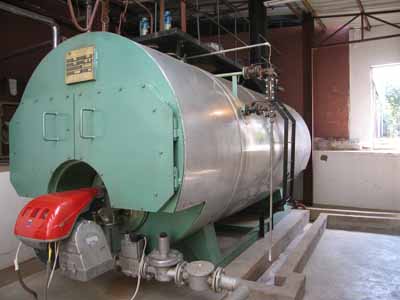

WNS系列高原型燃油燃气蒸汽锅炉产品介绍


一、概述
WNS系列高原型燃气蒸汽锅炉是一种卧式、内燃、室燃、三回程湿背式锅炉。锅炉由锅壳、前、后烟箱、波形炉胆(第一回程)、湿背转烟室、第二回程螺纹烟管、第三回程螺纹烟管、保温层、底座支架、燃烧机、电气控制柜、软水水处理器、除氧器(大于8吨建议用)、不锈钢水箱、阀门仪表等组成。锅炉额定蒸发量为0.5t/h~20t/h ,额定蒸汽压力为0.7,1.0,1.25,1.6,2.45MPa五个级别。
该系列锅炉广泛应用于工业,民用,宾馆,医院,纺织,化工,印染等部门。该种炉型质量可靠,性能稳定,技术良好,是一种应用广泛,品种齐全,效率较高的燃气锅炉。
二、烟气回程(如图所示)
锅炉采用全对焊、“湿背式” 三回程结构。燃气经过虑、加压配风后,由燃烧器喷嘴喷入锅炉炉膛进行燃烧。燃烧器喷出的火焰和高温烟气从波纹炉胆前部流向后部湿背转烟室(回燃室)形成第一回程;高温烟气通过湿背转烟室转弯,折入第二回程螺纹烟管流向前烟箱形成第二回程;再由前烟箱折入第三回程螺纹烟管,流向锅炉后烟箱形成第三回程;最后经烟囱排至大气,这样就完成了油料的燃烧及释放热量的整个过程。在锅壳中的水则吸取炉胆、转烟室、烟管的热量以产生蒸汽,并使这些部件得到可靠的冷却。
三、高原修正
(1)受热面积修正:
由于空气中含氧量较低,为了达到充分燃烧和保证出力,锅炉受热面积需要做相应修正调整设计;
(2)配风量修正:
由于云南1800米海拔高原,氧气含量比平原地区低约20%,鼓风量需要比低海拔地区增加相应比例;
(3)燃烧机修正:
为了适应云南1800米高原气候,燃烧机厂家结合目前在用锅炉情况建议燃烧机配置比平原低海拔地区提高一个级别,这样才能构保证有效的燃烧和达到额定蒸汽处理要求。
四、WNS系列燃气蒸汽锅炉结构及特点
(1)湿背式结构:
“湿背”式结构的优点是波形炉胆(炉膛)出口后的高温烟气是浸在水中的“湿背”转烟室中,直接受水的冷却,既有效利用受热面又能避免“干背”锅炉在后烟箱烟气易“短路”和烟管封头易产生裂纹的无法克服的缺陷。湿背水冷转烟室密封性好,传热效率高,降低了客户因故障停炉而造成的经济损失。
(2)锅筒:
高原修正后,锅筒直径大,水容量大,对负荷变化适应能力强。有足够的汽水空间,并设有汽水分离汽,保证了蒸汽的品质。
(3)波纹炉胆:
炉胆是燃气锅炉的燃烧室,它由20g的材料卷圆滚压成波纹型,目的是增加炉胆内烟气扰流,吸收炉胆的热膨胀,同时强化传热。炉胆置于锅炉的水空间以下,直接受水冷却。炉胆的直径及长度是影响燃气能否充分燃烧的一个很重要的参数。设计过程中,我们已根据燃烧器的特点设计足够大和足够长的炉胆。我公司设计的炉胆比国内其他厂家都要大,有足够的燃烧空间能完全满足充分燃烧要求,同时避免由于燃烧器安装误差而在炉胆上产生积炭的可能。
(4)螺纹烟管:
螺纹烟管换热面,使高温烟气既保证较高的流速,又呈漩涡推进,增强烟气扰动,有效增加受热面积和减少热膨胀产生的温差应力,延长烟气在炉内的传热时间,增强燃烧换热效果,降低排烟温度,提高热效率。
(5)锅炉保温:
WNS系列燃气锅炉保温采用80-100mm硅酸铝纤维和岩棉保温材料,绝热性能好,热损失少,重量轻,便于维修。
(6)外包:
锅炉外包装采用不锈钢板,整洁大方,耐腐蚀,不生锈。
(7)活动烟箱门:
大部份锅炉前后烟箱均为大圆盖,开启较困难。我公司锅炉前后烟箱采用双开式箱门,便于对锅炉的检修和维护前后烟箱盖均采用活动烟箱门,炉体内开设人孔、头孔、手孔,简化了清洁工作,使维修、养护极为方便,便于炉膛检修和清扫,烟箱设有观火孔,便于观察燃烧状况。
(8)进口燃烧器:
可以采用意大利利雅路、芬兰奥林、德国威索等名牌进口燃烧器,燃烧技术先进,启停速度快,燃料消耗量少,热效率高,烟尘及NOx排放均能达到国家标准。
(9)锅炉控制器:
锅炉选配先进的控制系统,采用了燃烧自动比例调节、给水自动调节、程序启停、自动运行等先进技术,具有高低水位声光报警,极低水位、超高汽压、熄火等自动保护功能、保证锅炉的安全运行。
(10)全自动控制:
    自动化程度高、有完备地自动控制。用户只需轻按启动按钮,锅炉即能按照所设定的程序启动燃烧,包括炉膛吹扫、火焰调节、风压、回油压检测、符合调节、压力控制、自动给水等均为全自运行,满足用户用汽的需求,亦可根据用户需求自由设定或者修改锅炉运行参数,控制器会根据新设定的参数实现无人操作全自动控制运行。
(11)联锁保护:
    WNS系列锅炉设有多重联锁保护,对锅炉锅筒水位,蒸汽压力,燃烧等实现全自动控制及保护,保证锅炉安全稳定地运行,确保锅炉在各种工况下万无一失,安全到家。
(12)集中控制:
    标准RS485接口,实现远程集中控制远程监控,并可组成多台锅炉网络,根据负荷变化自动运行;其锅炉辅机配套齐全,除附配燃烧器,控制柜,烟囱外,根据用户要求可以成套配置供油供水系统地辅机.
(13)配套辅机:
锅炉辅机配套齐全,根据用户需求可以成套配置供油/供水系统等配套设备,如储油罐,不锈钢水箱等。
(14)燃料适应性广:
该系列锅炉既可以使用各类燃气,如:城市煤气/天然气、人工煤气、液化石油气等,也可以使用燃油,如:柴油、轻油、重油等,也可以同时燃油/燃气(轻油/燃气)同时使用。只需根据不同的使用燃料配置不同的燃烧机。
(15)操作维护保养容易:
侧部有攀爬扶梯,顶部有行走平台,前后部有检查孔,可进入炉膛内,炉体顶部有人孔可进入炉体内进行检修保养,前、后烟箱门采用铰接结构,可方便开关以及对烟管进行清洁。
